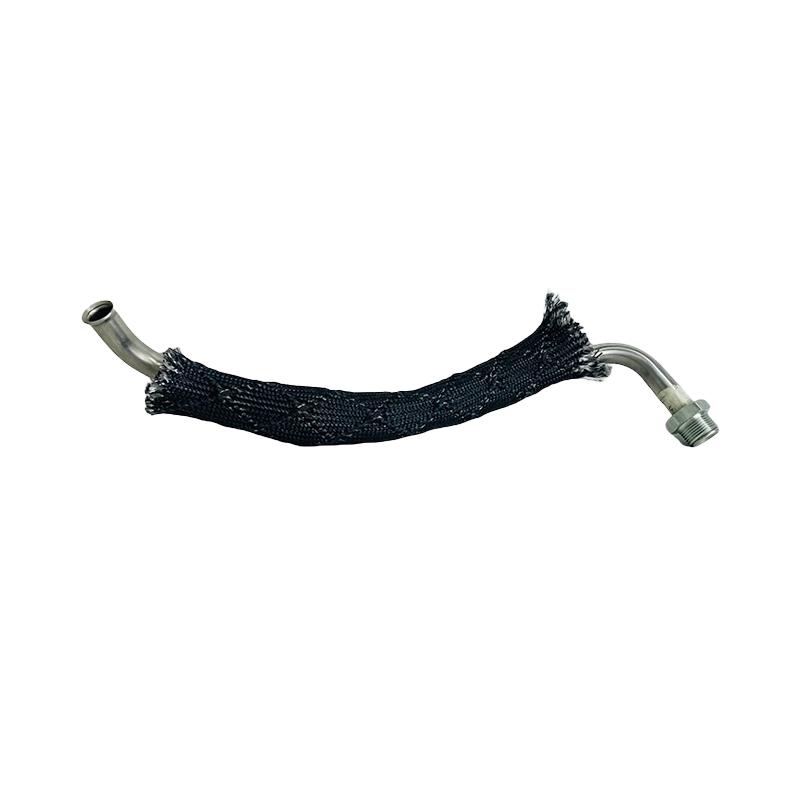

Linia de recirculare a gazelor de eșapament (EGR).

Automotive Linia de recirculare a gazelor de eșapament (EGR). Manufacturer

Linia EGR este un sistem de conducte critic care răcește o parte din gazele de eșapament ale motorului înainte de a le redirecționa către galeria de admisie. Acest sistem reduce semnificativ temperaturile de ardere, scade emisiile de oxid de azot (NOx) și îmbunătățește economia de combustibil. Ne angajăm să oferim producătorilor auto la nivel mondial soluții EGRLine extrem de fiabile, cu emisii scăzute.

Caracteristicile produsului:

Design cu cale scurtă: Minimizează calea de recirculare a gazelor de evacuare, îmbunătățind răspunsul sistemului și reducând căderea de presiune.
Răcire integrată: răcitorul EGR de înaltă eficiență, sudat cu laser, oferă o rezistență excelentă la coroziune. O supapă de bypass poate fi utilizată pentru a opri funcția de răcire în timpul pornirilor la rece, permițând o încălzire rapidă.
Conducte modulare: conectorii standardizați și clemele cu eliberare rapidă facilitează asamblarea la fața locului și întreținerea ulterioară. Materiale de înaltă rezistență: țevile principale sunt construite din oțel inoxidabil 304/316L sau aliaje de înaltă rezistență pentru a rezista la condiții de funcționare la temperaturi ridicate și presiune înaltă.
Supapă inteligentă: utilizează supape solenoide sau liniare, oferind timpi de deschidere/închidere rapidi de 50-100 ms, susținând un control precis al ECU.
Integrarea sistemului: sunt disponibile mai multe opțiuni de direcționare a țevilor pentru a găzdui diverse configurații ale motorului (în linie, tip V), care acceptă designuri cu circuit dublu pentru presiune înaltă (HP-EGR) și presiune joasă (LP-EGR).

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Despre JIATIAN

As a China Exhaust Gas Recirculation Line Manufacturer and EGR Line Factory, The company is located in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City. It is 25 kilometers away from Ningbo Liushi Airport and 5 kilometers away from Ningbo Coastal Industrial Zone. The surrounding area is beautiful with convenient transportation. The company was established on the basis of the development of Ningbo Xingxin Metal Products Factory (established in 1995), and is a high-tech enterprise specializing in the production of automotive pipe fittings. The company's area is 32,000 square meters; the factory area is 26,000 square meters.

Principalele produse ale companiei sunt: ​​fabricarea si dezvoltarea tevilor ondulate auto. În prezent, există 10 mașini de îndoit țevi complet automate CNC, 2 linii de asamblare a cuptoarelor de lipire la scară largă, 10 mașini hidraulice de formare interioară cu specificații diverse (cu lungimea maximă de prelucrare de 1,5 metri și diametre variind de la 10 ￠ la 80 ￠), 1 800 T de mașini de sudură hidraulice complet automate, 4 aparate de sudură hidraulice complet automate, 4 aparate de sudură cu apă. roboți de sudură, 8 centre de prelucrare la scară largă, 6 mașini de sudură cu arc Panasonic și peste 30 de mașini de formare a țevilor diferite. Compania are propriile centre de cercetare și dezvoltare și de procesare. Echipamentele și tehnologia țevilor ondulate de expansiune a apei ale companiei sunt în prezent la nivel de lider în industrie. A fost înființat un laborator cuprinzător.

Compania se angajează să creeze burdufurile de top din lume, cu o calitate remarcabilă și tehnologie inovatoare, asigurându-se că fiecare produs poate funcționa bine în diferite medii și promovând progresul industriei.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Onoruri și Certificate

  • Certificat de brevet de invenție
  • Certificat de brevet de invenție
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de conformitate

Știri și Informații

Linia de recirculare a gazelor de eșapament (EGR). Industry knowledge
În sistemele de propulsie auto moderne, Linia de recirculare a gazelor de eșapament (EGR). și conductele de injecție de combustibil sunt componente esențiale care influențează direct performanța motorului, conformitatea cu emisiile și siguranța operațională.
  • Sisteme de conducte EGR: Ca o componentă de bază pentru controlul emisiilor, conductele EGR redirecționează o parte controlată a gazelor de eșapament răcite înapoi în galeria de admisie a motorului. Acest proces scade temperaturile camerei de ardere, reducând emisiile de oxid de azot (NOₓ) cu până la 35% (conform datelor de testare din industrie) și îmbunătățind eficiența combustibilului cu 5-8% pentru motoarele diesel. Fără conducte EGR fiabile, motoarele nu pot îndeplini standardele globale de emisii (de exemplu, Euro 6, EPA Tier 3, China VI).
  • Conducta de injecție de combustibil: Responsabilă pentru livrarea combustibilului de înaltă presiune de la șina de combustibil la injectoare, această conductă asigură măsurarea și atomizarea precisă a combustibilului. Integritatea sa afectează direct puterea motorului, stabilitatea la ralanti și economia de combustibil – o singură scurgere sau scădere de presiune poate provoca o reducere cu 15% a eficienței motorului și creșterea emisiilor de hidrocarburi (HC).
Pentru producătorii de automobile, parteneriatul cu un furnizor specializat de conducte precum Jiatian (cu 20 de ani de moștenire în producție de precizie de când predecesorul său Ningbo Xingxin Metal Products Factory a fost fondat în 1995) este esențial pentru îndeplinirea standardelor de reglementare și de performanță.
Cele două sisteme de conducte îndeplinesc funcții distincte, dar complementare pentru a optimiza funcționarea motorului:
Tip de sistem Funcții de bază cheie
Conducta EGR 1. Răciți și recirculați gazele de eșapament pentru a suprima formarea NOₓ
2. Activați încălzirea rapidă cu pornire la rece prin controlul supapei de bypass
3. Suportă integrarea în buclă duală HP/LP-EGR pentru gestionarea flexibilă a emisiilor
4. Mențineți presiunea stabilă cu o cădere minimă de presiune (≤2kPa la sarcină maximă)
Conducte de injecție de combustibil 1. Livrați combustibil la presiuni de până la 2.500 bar (sisteme Common Rail)
2. Asigurați o distribuție uniformă a combustibilului între cilindri
3. Rezistați la pulsații și vibrații pentru a preveni eșecul oboselii
4. Respectați standardele stricte de scurgere și durabilitate
Sistemele de conducte auto se confruntă cu medii de operare extreme și variabile care testează materialul și integritatea structurală:
  • Temperaturi extreme: conductele EGR suportă expunerea continuă la temperaturi ale gazelor de eșapament de 600-850℃, în timp ce conductele de injecție de combustibil funcționează în intervale de temperatură de la -40℃ (pornire la rece) la 150℃ (bagaj motor).
  • Presiune și vibrații: conductele de injecție de combustibil susțin o presiune ciclică înaltă (până la 2.500 bar), iar conducta EGR gestionează contrapresiunea de evacuare de 1-3 bar, combinată cu vibrațiile motorului (10-2.000 Hz) care provoacă oboseală în timp.
  • Medii corozive: gazul EGR conține condens acizi (de exemplu, acid sulfuric), iar conductele de combustibil intră în contact cu aditivi corozivi (de exemplu, amestecuri de etanol), ceea ce duce la degradarea materialului fără o protecție adecvată.
  • Constrângeri de spațiu: compartimentele pentru motor au spațiu de instalare limitat, necesitând ca conductele să prezinte coturi complexe (obținute prin mașinile de îndoit CNC Jiatian) și design modular compact.

Inovații materiale

Tip material Scenariul aplicației Avantaje cheie
Oțel inoxidabil 304/316L Conducta EGR Main Body Rezistență ridicată la coroziune, rezistență la temperatură de până la 900 ℃, cost redus
Aliaje de nichel de înaltă rezistență Conduse răcitoare EGR Rezistă la temperaturi de 850℃ și condens de evacuare acide
Aliaje de titan Conducte de injecție de combustibil de vârf 40% mai ușor decât oțelul, rezistență la presiune ridicată (până la 3.000 bar)
Oțel acoperit cu PTFE Conducte de combustibil pentru combustibili alternativi Rezistență chimică la etanol/hidrogen, frecare scăzută pentru uzură redusă

Întrebări frecvente:

Î1: Care sunt diferențele de adaptabilitate între sistemele HP-EGR și LP-EGR în diferite condiții de funcționare?

R: Punctul de extracție a gazelor HP-EGR se află la galeria de evacuare în amonte de turbocompresor, unde gazele de eșapament sunt la presiune și temperatură ridicate. La turații și sarcini scăzute ale motorului, poate controla mai precis raportul de recirculare a gazelor de eșapament, evitând instabilitatea arderii cauzată de amestecurile prea slabe. Punctul de extracție a gazului LP-EGR este în aval de turbocompresor; gazele de eșapament sunt răcite și depresurizate de către turbocompresor și sistemul de posttratare, făcându-le mai potrivite pentru turații și sarcini mari ale motorului. Reduce impactul asupra eficienței turbocompresorului și scade conținutul de particule din gazele de eșapament. Combinația celor două sisteme realizează un echilibru între emisii și putere pe întreaga gamă de funcționare.

Î2: Care este corespondența dintre presiunea nominală a conductelor de injecție de combustibil și presiunea sistemului de combustibil al motorului?

R: Presiunea nominală a conductelor de injecție de combustibil trebuie să fie mult mai mare decât presiunea normală de lucru a sistemului de combustibil al motorului pentru a face față fluctuațiilor de presiune și presiunilor de vârf din sistem. De exemplu, presiunea de lucru a unui sistem common rail diesel convențional este de aproximativ 1.600-2.500 bar, în timp ce presiunea de spargere a conductelor de injecție de combustibil trebuie de obicei să fie de 1,5-2 ori presiunea de lucru (adică peste 4.000 bar). De asemenea, trebuie să reziste la impacturile presiunii ciclice pe termen lung pentru a preveni scurgerile sau ruperea din cauza oboselii.

Î3: Ce medii cauzează în principal coroziunea conductelor EGR și ce efecte în lanț au asupra motorului?

R: Coroziunea conductelor EGR este cauzată în principal de condensurile acide din gazele de eșapament, cum ar fi acidul sulfuric din arderea sulfului și acidul azotic din reacțiile cu oxid de azot, precum și coroziunea oxidativă din gazele de eșapament la temperatură înaltă. Dacă conductele EGR sunt corodate și au scurgeri, pe de o parte, raportul de recirculare a gazelor de eșapament va fi scăpat de sub control, ceea ce duce la emisii excesive de NOₓ ale motorului care nu îndeplinesc cerințele de reglementare. Pe de altă parte, mediile corozive se pot infiltra în compartimentul motor împreună cu scurgerile de gaze de eșapament, corodând componentele din jur. Poate afecta chiar raportul aer-combustibil al motorului din cauza scurgerilor de gaze de eșapament, cauzând pierderi de putere, fluctuații la ralanti și alte defecțiuni.

Î4: Care sunt principalele abordări ale ușurării tubulaturii auto și cu ce blocaje tehnice se confruntă?

R: Există trei abordări principale pentru ușurarea țevilor auto: în primul rând, înlocuirea materialelor, cum ar fi utilizarea aliajului de titan sau a aliajului de aluminiu de înaltă rezistență în locul oțelului carbon tradițional sau adoptarea țevilor compozite din materiale plastice și metale tehnice; în al doilea rând, optimizarea structurală, realizarea de proiecte cu pereți subțiri și integrate prin procese precum formarea internă hidraulică pentru a reduce componentele redundante, cum ar fi îmbinările de conducte; în al treilea rând, inovarea proceselor, cum ar fi utilizarea sudării cu laser în loc de sudarea tradițională pentru a reduce acumularea de material la suduri. Blocajele tehnice sunt că materialele ușoare au adesea costuri ridicate, iar unele materiale ușoare nu au suficientă rezistență la temperatură ridicată, rezistență la presiune înaltă și rezistență la coroziune; Designurile cu pereți subțiri pot reduce rezistența la oboseală și capacitatea de susținere a presiunii a conductelor, făcând dificilă echilibrarea ușurinței și fiabilității.

Î5: Ce cerințe noi va aduce popularizarea combustibililor alternativi (cum ar fi hidrogenul și metanolul) la injecția de combustibil și la conductele EGR?

R: Pentru conductele de injecție de combustibil, hidrogenul are un volum molecular mic și este predispus la scurgeri, iar hidrogenul de înaltă presiune provoacă fragilizarea hidrogenului în materialele de conducte, necesitând conductelor să aibă performanțe de etanșare mai mari și rezistență la fragilizarea hidrogenului. Combustibilii alcoolici, cum ar fi metanolul, sunt foarte corozivi și pot deteriora garniturile și pereții țevilor conductelor tradiționale, necesitând materiale speciale rezistente la coroziune (de exemplu, oțel acoperit cu PTFE). Pentru conductele EGR, deși unele motoare cu combustibil alternativ (cum ar fi motoarele cu hidrogen) nu au emisii de NOₓ și nu necesită sisteme EGR, motoarele cu metanol au nevoie de EGR pentru a ajuta la reducerea emisiilor. Formaldehida și alte substanțe produse prin arderea metanolului vor exacerba coroziunea conductelor. În plus, schimbările în caracteristicile de funcționare ale motoarelor cu combustibil alternativ necesită ca conductele EGR să aibă capacități de reglare a debitului mai flexibile.

Î6: Cum se identifică defecțiunile timpurii ale conductelor EGR și ale conductelor de injecție de combustibil?

R: Când tubulatura EGR are defecțiuni timpurii, motorul poate prezenta instabilitate la ralanti, pierderi de putere și aprinderea lămpii de avertizare a emisiilor. Unele modele pot avea, de asemenea, un consum de combustibil crescut anormal. Dacă conducta are scurgeri minore, poate fi detectat un miros slab de evacuare după ce motorul se încălzește. Defecțiunile timpurii ale conductelor de injecție de combustibil sunt caracterizate în principal de puterea motorului insuficientă, accelerație slabă și fluctuații cauzate de funcționarea dezechilibrată a cilindrilor, împreună cu fluctuații anormale ale presiunii combustibilului. Dacă există o scurgere minoră, vor apărea pete de ulei la îmbinările conductelor, iar consumul de combustibil al vehiculului va crește semnificativ.
