Ce este o linie de injecție de combustibil? Funcția, tipurile și aplicațiile explicate

Categorii

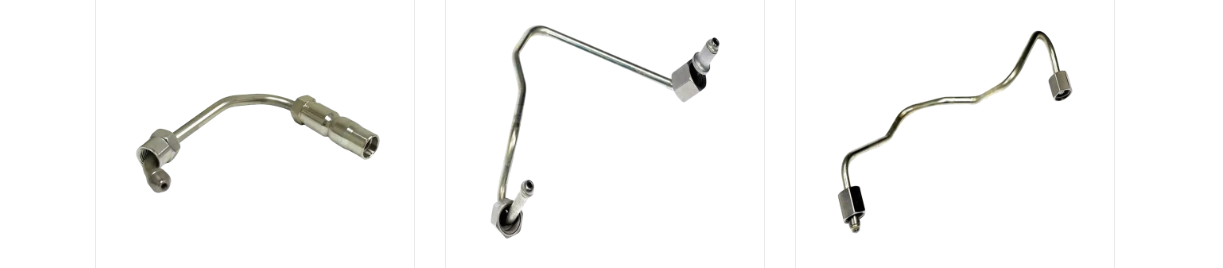

Ce este a Linia injectorului de combustibil

O linie de injecție de combustibil, denumită și conductă de injecție de combustibil, este tubul metalic rigid care transportă combustibil presurizat de la pompa de înaltă presiune sau rampa comună către fiecare injector de combustibil, menținând presiunea și debitul pe care procesul de ardere le necesită. Conducta nu creează presiune în sine, transmite presiunea generată în amonte, rezistând în același timp la expansiune, la oboseala vibrațiilor și la pulsațiile repetate de presiune.

În motoarele diesel moderne construite în jurul arhitecturii common rail sau pompei distribuitoare, această conductă funcționează sub cicluri repetate de presiune care pot depăși 2000 de bari în sistemele de producție actuale, cu unele platforme avansate proiectate pentru presiuni care se apropie de 2700 bar. Deoarece linia suferă aceste creșteri de presiune de multe milioane de ori într-un interval de service normal, grosimea peretelui, raza de îndoire și starea suprafeței interioare sunt proiectate în funcție de durata de viață la oboseală, mai degrabă decât de o singură evaluare a presiunii de explozie.

Caracteristici de bază

  • Conectează pompa de înaltă presiune sau common rail direct la corpul injectorului
  • Transferă combustibilul tratat ca un fluid necompresibil fără expansiune măsurabilă
  • Format prin îndoire CNC, astfel încât geometria tubului să se potrivească exact cu punctele de montare pe blocul motor
  • Produs din tuburi de oțel prelucrate la rece, evaluate pentru cicluri repetate de oboseală la presiune înaltă

Funcțiile de bază ale unei conducte de injecție de combustibil

O conductă de injecție de combustibil efectuează mai multe lucrări în același timp și fiecare afectează modul în care un motor pornește, merge la ralanti și răspunde la sarcină.

Livrarea combustibilului

Sarcina principală a liniei este mutarea unui volum de combustibil măsurat de la ieșirea pompei la admisia injectorului fără pierderi, aerare sau întârziere, potrivirea ieșirii liniei injectorului de combustibil cu sincronizarea injectorului, astfel încât fiecare cilindru să primească același volum la program.

Transmisie de înaltă presiune

Conducta trebuie să transmită vârfurile de presiune generate de pompă sau șină fără să se extindă sau să absoarbă energie care ar trebui să ajungă în schimb la duza injectorului. Chiar și o cantitate mică de expansiune elastică în peretele tubului poate întârzia creșterea presiunii la vârful injectorului, un efect pe care inginerii îl descriu drept pierdere de eficiență volumetrică.

Precizia sincronizarii injectiei

Deoarece combustibilul este tratat ca incompresibil, transferul undelor de presiune prin linie are loc într-o fracțiune de milisecundă. Orice variație a lungimii conductei, diametrului intern sau rigidității peretelui dintre cilindri poate schimba ușor sincronizarea injecției de la un cilindru la altul, astfel încât echipele de ingineri specifică lungimi potrivite ale liniilor de injecție de combustibil și trasee de îndoire de-a lungul unui banc de cilindri, oriunde aspectul o permite.

Suport pentru atomizare

Livrarea stabilă a presiunii la duza injectorului este ceea ce permite combustibilului să se atomizeze în modelul de picături fine pe care îl necesită arderea. Când o țeavă de injecție de combustibil este uzată, crăpată sau subdimensionată, presiunea la duză scade și calitatea atomizării scade, ceea ce se manifestă de obicei ca ralanti dur, porniri la rece mai dure sau fum de evacuare crescut.

Tipuri de linii de injector de combustibil

Liniile injectoare de combustibil sunt, în general, grupate după structura peretelui și pe platforma motorului pe care sunt proiectate să le deservească.

Clasificarea generală a liniilor de injecție de combustibil și a structurilor conductelor de injecție de combustibil
Tip Structura Aplicație tipică
Conductă cu un singur perete Un perete continuu din oțel trasat la rece Autoturisme și motoare diesel pentru sarcini ușoare
Conductă cu perete dublu (duplex). Două straturi formate la rece într-un singur perete pentru o marjă de spargere suplimentară Camioane grele, autobuze și motoare de pe autostradă
Teava tratata cu autofrettage Un singur perete pretensionat intern prin suprapresiune controlată Sisteme Common Rail peste 2000 bar
Țeavă blindată / cu mâneci Tub standard prevăzut cu un manșon exterior de protecție la punctele de uzură Motoare cu traseu strâns lângă componentele în mișcare

Clasificarea după aplicație

  • Linii de injecție de motorină pentru vehicule de pasageri
  • Conducte de injecție de combustibil pentru vehicule comerciale ușoare
  • Linii de injectoare pentru camioane grele și autobuze
  • Linii de utilaje agricole si de constructii
  • Linii de motoare marine și industriale
  • Linii de injectoare ale grupului electrogen

Structura unei linii de injector de combustibil

Un ansamblu finit al liniei de injecție de combustibil este construit din mai mult de un singur tub. Fiecare capăt este format și prelucrat pentru a etanșa pompa sau șina pe o parte și injectorul pe cealaltă, în timp ce secțiunea centrală este îndoită la o rază specifică, astfel încât să curețe componentele din jur fără contact.

Sină / Corpul pompei Corpul injectorului Nut de unire Scaun conic Corpul tubului (secțiunea îndoită) Manșon Piuliță

Vedere izometrică simplificată a ansamblului liniei de injecție de combustibil între o pompă sau corpul șinei și injector

Componente cheie

  • Scaun conic: vârful prelucrat care formează o etanșare metal pe metal împotriva pompei sau ieșirii șinei
  • piuliță de unire: se filetează pe știftul de ieșire și trage locașul conului în contact de etanșare
  • Corpul tubului: secțiunea portantă dintre ambele capete, modelată prin îndoire CNC
  • piuliță manșon: fitingul de pe partea injectorului care fixează capătul opus
  • Manșon de protecție: un strat exterior opțional adăugat în cazul în care tubul s-ar freca altfel de suporturi sau linii învecinate

Date de performanță ale liniei injectorului de combustibil

Cifrele de mai jos rezumă intervalele de presiune observate frecvent, distribuția dimensională și performanța comparativă între tipurile de conducte. Acestea sunt prezentate mai degrabă ca puncte de referință generale decât ca specificații pentru orice model de motor individual.

Evoluția presiunii de injecție de-a lungul generațiilor de sistem

0 1000 2000 3000 1350 1600 2000 2500 2700 1997 2001 2006 2013 Curent

Presiunea aproximativă a rampei comune în bari de-a lungul generațiilor succesive de sistem

Presiunea de funcționare tipică în funcție de aplicație

Autoturism Diesel
2000 bar
Vehicul Comercial Usor
2200 bar
Camion și autobuz mediu/greu
2500 bar
Agricultură și Construcții
2200 bar
Motor marin și industrial
1800 bar

Interval tipic de presiune de operare superioară în funcție de platforma motorului, exprimat în bar

Distribuția comună a diametrului exterior

6 mm, 15%
8 mm, 35%
10 mm, 30%
12 mm, 15%
14 mm, 5%

Ponderea relativă a dimensiunilor diametrului exterior utilizate în mod obișnuit în aplicațiile liniilor de injecție de combustibil

Comparație de performanță între tipurile de conducte

Capacitate de presiune Rezistenta la oboseala Rezistenta la vibratii Formabilitate la îndoire Rezistenta la coroziune
Țeavă standard trasă la rece Teava tratata cu autofrettage Duplex / Conducta cu perete dublu

Comparație relativă a tipurilor de conducte în cinci atribute de performanță, punctate pe o scară de cinci puncte

Materiale și proces de fabricație

Alegerea materialului și metoda de formare influențează cât de mult rezistă o linie de injecție de combustibil sub cicluri repetate de presiune.

Materiale obișnuite utilizate pentru linia de injecție de combustibil și producția de conducte de injecție de combustibil
Material Caracteristică tipică Utilizare comună
Oțel carbon Trase la rece, rezistență ridicată la tracțiune, rentabil Autoturisme și aplicații ușoare
Oțel aliat Rezistență mai mare la oboseală prin elemente de aliere Sisteme diesel pentru sarcini medii și grele
Oțel inoxidabil Rezistență puternică la coroziune în medii umede sau marine Motoare pentru echipamente marine, industriale și pentru exterior

Formare la rece și autofretaj

Prin aplicarea unei presiuni interioare controlate tubului în timpul procesării, se produce deformarea plastică la peretele interior, creând stres de compresiune reziduală. Această solicitare reziduală compensează efortul de tracțiune generat în timpul presiunii normale de funcționare, ceea ce îmbunătățește durata de viață la oboseală și crește marja de presiune de rupere a conductei de injecție de combustibil finite.

Îndoire CNC și control dimensional

Echipamentele CNC de îndoire a tuburilor modelează geometria tridimensională a fiecărei linii de injector de combustibil, astfel încât să se potrivească cu punctele de montare pe un design specific de motor, ajutând piesa finită să se așeze corect, fără stres suplimentar la punctele de conectare.

Aplicații ale liniilor de injecție de combustibil și ale conductelor de injecție de combustibil

Liniile de injecție de combustibil sunt proiectate în jurul spațiului de rutare, ciclului de lucru și mediului de operare al platformei pe care o deservesc.

  1. Autoturisme diesel: razele de curbură compacte pentru a se potrivi cu compartimentele motorului cu ampatament scurt
  2. Camioane comerciale ușoare și camionete: linii potrivite la un ciclu de lucru mai mare la ralanti și oprirea începerii utilizării
  3. Camioane și autobuze pentru sarcini medii și grele: linii cu diametru exterior mai mare, evaluate pentru cicluri prelungite de presiune
  4. Masini agricole si de constructii: linii direcționate pentru a tolera praful, vibrațiile și variațiile mari de temperatură
  5. Motoare marine si industriale: linii specificate cu rezistență suplimentară la coroziune pentru medii de operare umede
  6. Grupuri electrogene și echipamente electrice staționare: linii dimensionate pentru funcționare continuă, mai degrabă decât pentru cicluri de sarcină variabilă

Capacitate de producție pentru liniile de injecție de combustibil

Facilitățile de producție care funcționează ca producător de țevi de injectoare de combustibil combină de obicei îndoirea tubului CNC, formarea internă la rece și prelucrarea de precizie sub un singur acoperiș, astfel încât toleranțele dimensionale să rămână consistente de la primul prototip până la volumul total de producție. O instalație construită în acest domeniu funcționează în mod obișnuit pe zeci de mii de metri pătrați și împerechează centrele automate de îndoire a tuburilor cu linii de lipire și sudare dedicate pentru a menține programele de linii de injectoare de combustibil OEM pe o singură cale de producție, urmăribilă.

Echipamente tipice de producție

  • Mai multe mașini CNC complet automate de îndoit țevi pentru geometrie tridimensională exactă
  • Mașini hidraulice de formare interioară care acoperă o gamă largă de diametre
  • Sudura automată cu laser și celule robot de sudare pentru o calitate constantă a îmbinărilor
  • Centre de prelucrare la scară largă pentru formarea capetelor, locașuri de con și tăiere filet
  • O zonă dedicată de testare și inspecție pentru verificări dimensionale și de presiune

Instalațiile astfel configurate sunt poziționate pentru a susține atât o relație cu furnizorul de țevi de injecție de combustibil diesel pentru distribuția pieței de schimb, cât și un rol de producător de țevi de injecție cu rampă comună pentru platformele OEM, deoarece aceeași linie de procesare de formare a tuburilor și autofrettage poate comuta între configurații duplex, cu un singur perete și blindate fără investiții separate de scule. Pentru cumpărătorii care cercetează un lanț de aprovizionare din China cu un producător de țevi de injecție de combustibil, combinația dintre cercetarea și dezvoltarea internă, un proces de formare controlat și testarea integrată de laborator este, în general, ceea ce determină dacă un furnizor de țevi de combustibil de înaltă presiune poate păstra toleranțe strânse în ciclurile de producție repetate.

Considerații privind instalarea și întreținerea

Manevrarea corectă înainte și după instalare are un efect direct asupra duratei de funcționare fără probleme a unei conducte de injecție de combustibil.

Practici de instalare

  • Strângeți piulițele de îmbinare urmând secvența de cuplu specificată pentru motor, lucrând în etape uniforme, graduale, mai degrabă decât o singură tragere continuă
  • Susțineți tubul de-a lungul lungimii sale cu clemele originale, astfel încât sarcina de vibrație să nu se concentreze la capetele fitingurilor
  • Evitați îndoirea sau îndreptarea unei linii formate pe teren, deoarece remodelarea unui tub prelucrat la rece elimină modelul de stres rezidual incorporat în timpul producției.

Semne de inspecție și uzură

  • Infiltrații de combustibil sau reziduuri umede în jurul zonei piuliței
  • Crăpare vizibilă a suprafeței în apropierea locașului conului sau la un vârf de îndoire
  • Sâmburi sau decolorare a suprafeței pe liniile expuse la umezeală sau la sare de drum
  • O pornire dură la ralanti sau la rece greu care se îmbunătățește odată ce presiunea șinei este verificată

Manipularea depozitării

Când o linie de injector de combustibil este depozitată înainte de instalare, menținerea capacelor de protecție la loc și a tubului într-o zonă uscată, stabilă la temperatură, reduce șansa de coroziune a suprafeței cauzată de umiditate înainte ca piesa să ajungă la motor.

Întrebări frecvente

Î1: Ce este o linie de injecție de combustibil

O conductă de injecție de combustibil este o conductă de înaltă presiune care transferă combustibilul de la pompa de injecție sau de la rampa comună la injector, menținând presiunea necesară pentru ca injectorul să se deschidă și să livreze combustibil la program.

Î2: Ce face o conductă de injecție de combustibil

Se ocupă de livrarea combustibilului, transmisia de înaltă presiune și precizia injecției, menținând semnalul de presiune de la pompă sau șină constant până la duza injectorului.

Î3: Cum funcționează o linie de injector diesel

Linia transmite presiunea combustibilului cu întârziere minimă, susținând sincronizarea precisă a injecției și ajutând injectorul să producă un model de pulverizare fin atomizat în momentul injecției.

Î4: Din ce materiale sunt făcute țevile injectoare de combustibil

Materialele comune includ oțel inoxidabil, oțel carbon și oțel aliat, alese în funcție de presiunea nominală, cerințele de oboseală și mediul de funcționare al motorului.

Î5: Cât de des ar trebui să fie inspectate liniile injectorului de combustibil

Inspecția vizuală de rutină la fiecare interval de service este tipică, verificând infiltrațiile la fitinguri, fisurarea suprafeței lângă coturi și coroziunea pe suprafața exterioară.

Î6: Poate fi reparată o linie de injecție de combustibil sau ar trebui înlocuită

Deoarece conducta se bazează pe un model de tensiuni reziduale interne specifice, o linie care prezintă fisurare, deformare sau scurgere este de obicei înlocuită, mai degrabă decât remodelată sau reparată.

Î7: Ce cauzează scurgerea sau crăparea unei conducte de injecție de combustibil

Oboseala repetată la presiune, fitingurile slăbite sau prea strânse, frecarea prin vibrații împotriva componentelor din apropiere și coroziunea sunt cele mai frecvente cauze.

Î8: Liniile de injecție de combustibil sunt aceleași pentru motoarele pe benzină și diesel?

Nu, sistemele diesel common rail și pompe funcționează în general la presiuni mult mai mari decât sistemele de injecție directă pe benzină, așa că grosimea peretelui liniei și selecția materialului diferă în consecință.
